SMT貼片加工_鋼網簡述
2021-08-12 11:47:47
pet_admin
97

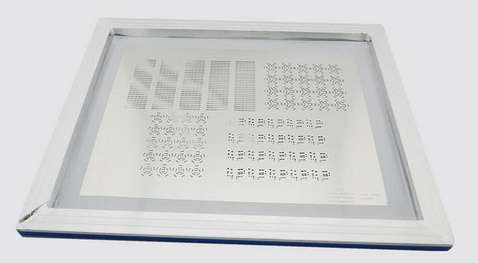

SMT貼片加工中鋼網是不可或缺的生產工具之一，并且每款電路板的貼片加工所使用的鋼網都是不同的，下面SMT貼片廠佩特精密給大家簡單介紹一下常見的鋼網工藝。
在實際的生產加工中鋼網的制作工藝主要有三種：化學蝕刻工藝、激光切割工藝、電鑄成型等，不同的制作工藝出來的鋼網成本和精度等也是不同的。
1、化學蝕刻：在鋼板上涂一層防酸膠在需要開口的地方將膠除去，露出鋼板，用酸腐蝕這塊鋼板，形成開口。這種鋼網在SMT貼片加工中的實際使用效果不是很好，現今采用這種制作方法的也比較少。
2、激光切割：很簡單用激光直接在需要開口的地方打孔，這種鋼板使用的最多，價格相對便宜。
3、電鑄成型：這種鋼網是在激光雕刻的基礎上，在開口處電鑄出內壁以及開口倒角，使得開口內壁非常光滑，利于下錫。這種制作方法的生產成本較高，通常用在對于精度要求較高的電路板SMT貼片加工中。
